I Ontwerpaspecten rotondes

Online artikel, Ontwerp en uitvoering, Rotondes | 18 november 2021

In deze bijlage zijn de standaard details voor het ontwerp van rotondes overgenomen zoals die door de provincie Noord-Brabant vanaf 2011 worden gehanteerd.

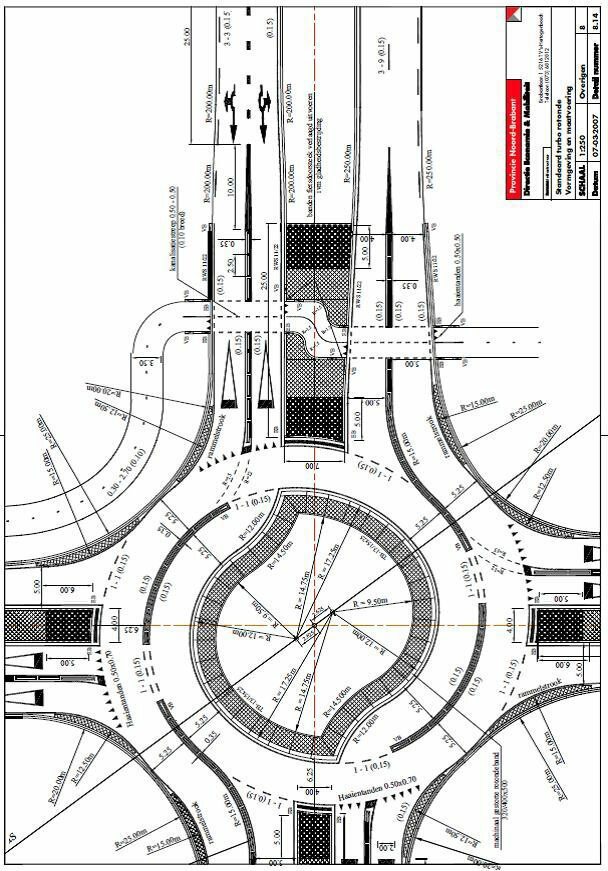

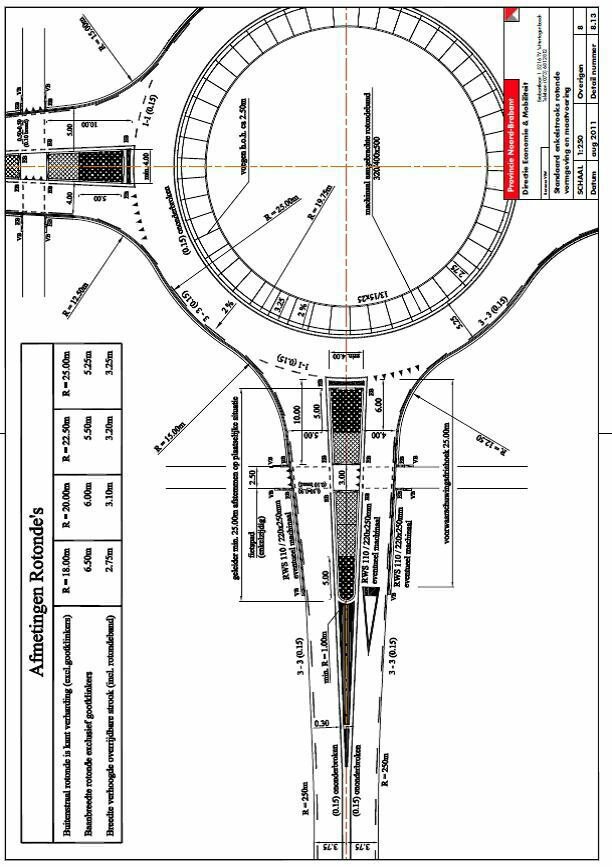

Ontwerpaspecten rotondes	Enkelstrooks	Turborotonde
1. Vormgeving algemeen
Rotonde-buitenstraal (R) is kant asfalt of beton	25,00 m	afhankelijk. van beschikbare ruimte
Baanbreedte rotondestrook (excl. gootklinkers)	5,25 m	5,25 m
Breedte verhoogde rammelstrook, inclusief rotondeband	3,25 m	2,50 m
Hellingpercentage hoofdrijbaan en rammelstrook	2%	2%
Afmetingen gestorte rotondeband in mm	320/400×500	320/400×500
Verhardingsopbouw (afhankelijk van verhardingsadvies)	250 mm	250 mm

2. Vormgeving toerit/afrit
Baanbreedte toerit, gemeten vanaf 6,00 m vanaf R rot.	4,00 m	4,00 m
Straal aansluitboog toerit	R = 12,5 m	R = 12,5 m
Baanbreedte afrit, gemeten vanaf 6,00 m vanaf R rot.	5,00 m	5,00 m
Straal aansluitboog afrit	R = 15,00 m	R = 15,00 m
Overrijdbare strook toerit en afrit (coblestones)	nee	ja

3. Rijbaanscheiding
Rijbaanscheiding gestort of geplakt	—	gestort
Rijbaanscheiding breedte	—	350 mm
Led verlichting	nee	nee
Kleur rijbaanscheiding	—	antraciet
Wapening langs/dwars	—	4x ∅ 10 / ∅ 10-250

4. Middengeleider/druppel
Breedte middengeleider rotondezijde	≥ 4,00 m	≥ 4,00 m
Breedte fietsoversteek (enkel gebruik)	3,00 m	3,00 m
Breedte fietsoversteek (dubbel gebruik)	3,50 m	3,50 m
Printbeton verband	blokverband	blokverband
Voegen in printbeton zagen	h.o.h. 5,00 m	h.o.h. 5,00 m
Voegen in printbeton dilateren (uitzetvoeg)	h.o.h. 10,00 m	h.o.h. 10,00 m
Gezaagde voegen in middengeleiders kitten	ja	ja
Opgezaagde voegen vullen met voegvullingsmassa	ja	ja
Gestorte RWS en rotondebanden zagen	h.o.h. 2,50 m	h.o.h. 2,50 m

5. Markeringen
Breedte en soort markeringen op rotonde	3 – 3 (0,15 m)	doorgetrokken (0,15 m)
Voorwaarschuwingsdriehoek lang 8,00 m	ja	ja
Doorgetrokken streep langs rotondeband	ja	ja
Pijlmarkering op rotonde	nee	nee
