Europese normen

Het Comité Européen de Normalisation (CEN) heeft uitgangspunten en ontwerpnormen vastgesteld, waaraan geleideconstructies moeten voldoen (EN 1317 – Afschermende constructies voor wegen). Deze normen zijn door het Nederlands Normalisatie-Instituut (NEN) gepubliceerd onder NEN-EN 1317-1 t/m 5.

Tabel 1: Overzicht van normen per 2015

NEN-EN 1317-1:2010	Terminologie en algemene criteria voor beproevingsmethoden
NEN-EN 1317-2:2010	Prestatieklassen, botsproef-beoordelingscriteria en beproevingsmethoden voor vangrails en voertuiggeleiding
NEN-EN 1317-3:2010	Prestatieklassen, beoordelingscriteria voor botsproeven en beproevingsmethoden voor obstakelbeveiligers
NVN-ENV 1317-4:2001	Prestatieklassen, aanvaardingscriteria voor botsproeven en beproevingsmethoden voor begin- en eindconstructies en overgangsconstructies van geleiderail
NEN-EN 13-17-5: 2007 + A2:2012	Producteisen en conformiteitsbeoordeling voor afschermende constructies voor wegvoertuigen
NPR-CEN/TR 1317-6:2012 en	Afschermende systemen voor voetgangers – Borstwering voor voetgangers
NPR-CEN/TS 1317-8:2012 en	Afschermende constructies voor motoren op wegen welke de ernst van botsingen van motorrijders tegengaan door middel van vangrails
NPR-CEN/TR 16303-1 tot en met 4:2012 en	Richtlijnen voor computationele mechanica van botsproeven tegen afschermende constructies voor wegvoertuigen

Tabel 2: In voorbereiding zijnde normatieve documenten

prEN 1317-4	Prestatieklassen, aanvaardingscriteria voor botsproeven en beproevingsmethoden voor begin- en eindconstructies en overgangsconstructies van geleiderail
prEN 1317-5	Producteisen en conformiteitsbeoordeling voor afschermende constructies voor wegvoertuigen
prEN 1317-7	Prestatieklassen, aanvaardingscriteria voor botsproeven en beproevingsmethoden voor beginconstructies van geleiderail

Genormaliseerde botsproeven
In de Europese norm EN 1317-1 zijn genormaliseerde ontwerpvoertuigen en botsproefcondities opgenomen. In tabel 3 is een overzicht gegeven van de verschillende botsproeven.

Tabel 3: Genormaliseerde botsproeven

Test	Voertuigtype	Massa (kg)	Snelheid (km/u)	Inrijhoek (°)
TB11	Personenauto	900	100	20
TB21	Personenauto	1300	80	8
TB22	Personenauto	1300	80	15
TB31	Personenauto	1500	80	20
TB32	Personenauto	1500	110	20
TB41	Vrachtauto	10000	70	8
TB42	Vrachtauto	10000	70	15
TB51	Autobus	13000	70	20
TB61	Vrachtauto	16000	80	20
TB71	Vrachtauto	30000	65	20
TB81	Gelede vrachtauto	38000	65	20

Prestatieklassen
In de Europese norm EN1317-2 worden vijftien prestatieklassen onderscheiden (zie tabel 4). Hoe hoger de prestatieklasse, hoe sterker de constructie. Of anders gezegd, hoe groter de belasting die de constructie kan opvangen. Deze parameter valt onder de algemene eis ‘Mechanische sterkte en stabiliteit’. Voor elke prestatieklasse zijn de daarbij behorende botsproeven vermeld. Een constructie in een bepaalde klasse moet de in de tabel genoemde voertuigen onder aangegeven voorwaarden, zoals snelheid en inrijhoek, kunnen keren.

De volgende prestatieniveaus worden onderscheiden:

• tijdelijke voertuigkering (low angle containment): T1, T2, T3;
• normale prestatie (normal containment): N1, N2;
• hoge prestatie (high containment): H1, H2, H3;
• zeer hoge prestatie (very high containment): H4a en H4b.

De niveaus T1, T2 en T3 zijn bedoeld voor tijdelijke beveiligingsconstructies. Deze kunnen echter ook getest worden voor hogere niveaus. Een met succes geteste kering voor een specifiek niveau wordt eveneens geacht te voldoen aan lagere niveaus. Dit geldt echter niet voor de niveaus N1 en N2, omdat deze niet eisen voor niveau T3 omvatten. T3 bevat namelijk eveneens een test voor vrachtwagens, N1 en N2 niet.

In 2010 zijn aan de prestatieklassen enkele klassen toegevoegd: L1, L2 en L3; L4a en L4b. Deze klassen vereisen dezelfde testen als de overeenkomstige H-klassen, waar echter de test TB32 (auto van 1500 kg; snelheid 110 km met inrijhoek van 20°) aan toe is gevoegd.

Tabel 4: Prestatieklassen in EN 1317-2 en bijbehorende testen uit EN 1317-1

Kerend vermogen	Klasse	Test
Tijdelijk	T1	TB21
	T2	TB22
	T3	TB41 + TB21
Normaal	N1	TB31
	N2	TB32 + TB11
Hoog	H1	TB42 + TB11
	L1	TB42 + TB32 + TB11
	H2	TB51 + TB11
	L2	TB51 + TB32 + TB11
	H3	TB61 + TB11
	L3	TB61 + TB32 + TB11
Zeer hoog	H4a	TB71 + TB11
	L4a	TB71 + TB32 + TB11
	H4b	TB81 + TB11
	L4b	TB81 + TB32 + TB11

Letselkans
De letselkans wordt weergegeven door de ASI- en THIV-waarden. Deze waarden zijn indicatief voor de kans op letsel aan inzittenden tijdens een aanrijding. Een indeling van de verschillende schokniveaus is gegeven in tabel 5.

Tabel 5: Schokniveaus met indexwaarden

Schokniveau	Schokindex (ASI)	THIV
A	≤ 1,0	≤ 33 km/u
B	≤ 1,4	≤ 33 km/u
C	≤ 1,9	≤ 33 km/u

ASI: Accelaration Severity Index
De ASI-waarde is de resultante van de in het zwaartepunt van het voertuig gemeten vertragingen in verschillende richtingen. De ASI-waarde geeft een maat voor de voertuigvertraging of een indicatie van de krachten, die op inzittenden worden uitgeoefend tijdens de aanrijding. Hoe hoger de waarde, hoe kritischer en slechter voor het menselijk lichaam. De ASI-schokindex wordt ontleend aan de lichtste van de twee uitgevoerde testen. In Europa wordt ASI A als zeer veilig en ASI B als veilig beschouwd.

THIV: Theoretical Head Impact Velocity
THIV is de hoogste snelheid in km/uur in een richting, die zich tijdens de botsing voordoet op het hoofd van de inzittende. De THIV is ontwikkeld voor het bepalen van de ernst van de botsing voor inzittenden van voertuigen, die betrokken zijn bij ongevallen met beveiligingssystemen. De inzittende wordt gezien als een vrij bewegend object (hoofd) dat, als de snelheid van het voertuig verandert tijdens het contact met het beveiligingssysteem, blijft bewegen tot het een oppervlak aan de binnenzijde van het voertuig raakt. THIV is de relatieve snelheid die het hoofd bezit op het moment van impact. De grootte van de THIV parameter wordt beschouwd als een maat voor de impact hevigheid.

Werkende breedte
Bij aanrijding van een geleideconstructie zal deze, afhankelijk van de stijfheid, in meer of mindere mate zijdelings uitbuigen. Deze uitbuigingsruimte is van belang voor een goede werking en de benodigde ruimte in het dwarsprofiel. De werkende breedte is de som van de breedte van de constructie zelf én de uitbuigingsruimte.

De werkingsbreedte wordt ontleend aan de test met het zwaarste voertuig (vrachtwagen of autobus). De klasse indeling is opgenomen in tabel 6. Een constructie met een eigen breedte van 0,7 m en een werkende breedte W4, heeft dus een maximale uitbuigingsruimte van 0,6 m. In figuur 4 zijn verschillende situaties toegelicht met betrekking tot uitbuigingsruimte en werkende breedte. Op basis hiervan kan de afstand bepaald worden tussen de constructie en een te beschermen object. Op plaatsen waar geen mogelijkheid bestaat om uit te buigen, moet dus voor een stijvere constructie worden gekozen met een geringe werkende breedte.

Tabel 6: Klasse indeling van genormaliseerde werkende breedte

Klasse	Werkende breedte
W1	WN ≤ 0,6 m
W2	WN ≤ 0,8 m
W3	WN ≤ 1,0 m
W4	WN ≤ 1,3 m
W5	WN ≤ 1,7 m
W6	WN ≤ 2,1 m
W7	WN ≤ 2,5 m
W8	WN ≤ 3,5 m

Figuur 4: Uitbuigingsruimte (Dm) en werkende breedte (Wm)

Voertuigindringing
Naast de zijdelingse verplaatsing van de voertuigkering en de werkende breedte speelt ook de indringing en het overhellen van een voertuig (vrachtauto) een rol. In EN1317-2 wordt dit ‘Vehicle Intrusion of Heavy Goods Vehicle’ (VI_m) genoemd.

De voertuigindringing is gedefinieerd als de maximale zijdelingse verplaatsing van het voertuig gemeten vanaf de oorspronkelijk positie van de voertuigkering. Tijdens botsproeven moet de voertuigindringing worden vastgelegd met foto- of videobeelden.

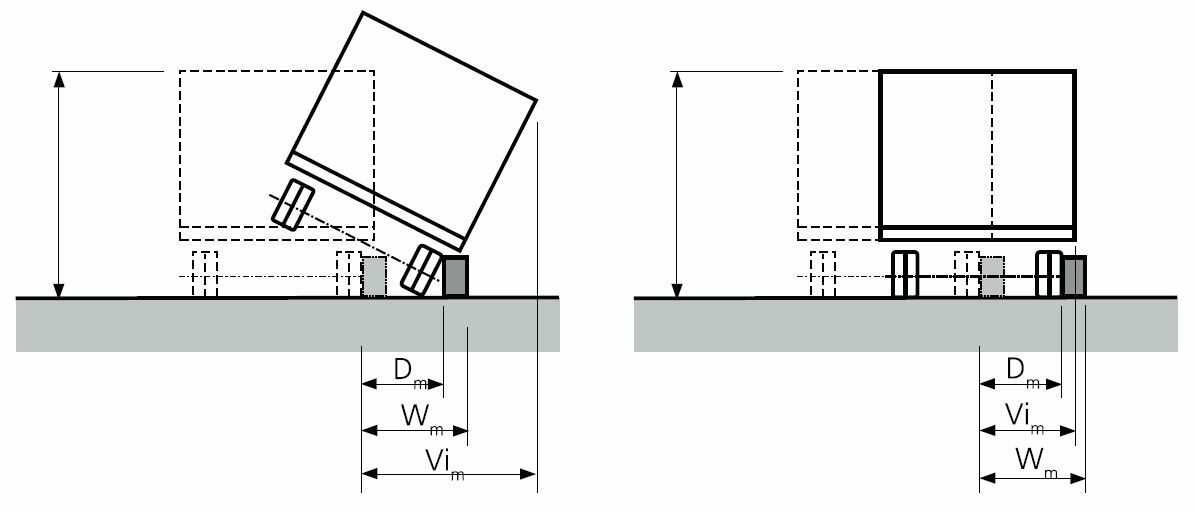

Figuur 5: Voertuigindringing (Vi_m)

De uitbuigingsruimte, de werkende breedte en de voertuigindringing bepalen de randvoorwaarden voor de keuze van het type voertuigkering in relatie tot de afstand van te beveiligen objecten.

EN 1317-2 bevat berekeningsmethoden om de gemeten waarden D_m, W_m en VI_m om te zetten naar genormaliseerde waarden D_N, W_N en VI_N.

Voor de klasse indeling van W_N en VI_N, zie de tabellen 6 en 7.

Tabel 7: Klasse indeling van genormaliseerde voertuigindringing

Klasse	Voertuigindringing
VI1	VIN ≤ 0,6 m
VI2	VIN ≤ 0,8 m
VI3	VIN ≤ 1,0 m
VI4	VIN ≤ 1,3 m
VI5	VIN ≤ 1,7 m
VI6	VIN ≤ 2,1 m
VI7	VIN ≤ 2,5 m
VI7	VIN ≤ 3,5 m

Obstakelbeveiligers, begin-, eind- en overgangsconstructies
In EN-1317-3 worden de prestatieklassen, beoordelingscriteria voor botsproeven en beproevingsmethoden voor obstakelbeveiligers beschreven.

ENV-1317-4 beschrijft prestatieklassen, aanvaardingscriteria voor botsproeven en beproevingsmethoden voor begin- en eindconstructies en overgangsconstructies van geleideconstructies

Aan begin- en eindconstructies van voertuigkeringen worden specifieke eisen gesteld, die erop zijn gericht dat deze geen extra gevaar opleveren voor inzittenden van personenvoertuigen.

Overgangsconstructies van het ene type voertuigkering naar het andere moeten een geleidelijke en veilige overgang bewerkstelligen.

Een calamiteitendoorgang (CADO) is een verwijderbaar gedeelte van een voertuigkering, die in noodsituaties en eventueel onderhoud tijdelijk verwijderd kan worden. In gesloten positie moet dit gedeelte, inclusief de aansluitingen aan beide zijden op de vaste voertuigkering, uiteraard voldoen aan de gestelde eisen voor de gehele voertuigkering.

Op de markt zijn diverse systemen en constructies beschikbaar, die zijn getest en goedgekeurd volgens de ENV-1317-4. Dit geldt zowel voor overgangsconstructies tussen betonnen barriersystemen (van prefab naar prefab, van in-situ beton naar in-situ beton en van prefab naar in-situ beton) en tussen betonnen barriers en geleiderailsystemen.

Anno 2015 ligt er een voorstel bij CEN om de ENV-1317-4 op te splitsen in twee nieuwe standaard normen:

• EN-1317-4 voor overgangsconstructies en calamiteitendoorgangen;
• EN-1317-7 voor begin- en eindconstructies.

Veiligheid voor motorrijders
Voertuigkeringen zijn in principe ontworpen om auto’s, bussen en trucks veilig te kunnen keren. Dat betekent dat ze niet per definitie ook andere weggebruikers als motorrijders beschermen. In tegendeel, in sommige situaties kan de voertuigkering zelf een gevaar zijn voor motorrijders. Dit is bijvoorbeeld het geval bij voertuigkeringen, die bestaan uit kabels. Dit soort voertuigkeringen zijn in Nederland niet toegestaan. Zelfs de traditionele stalen geleiderails bevestigd op stalen staanders kunnen een gevaar vormen voor motorrijders. Betonnen barriersystemen met een glad en gesloten oppervlak worden niet aangemerkt als gevaarlijk voor motorrijders.

In verschillende Europese landen zijn aanvullende onderdelen ontwikkeld voor met name stalen geleiderailsystemen om motorrijders te beschermen tegen de gevaarlijke delen van de geleiderail. Voor deze aanvullende onderdelen is een testmethode ontwikkeld. Deze testmethode is opgenomen, als normatieve referentietest, in CEN/TS 1317-8 ‘Motorcycle road restraint systems which reduce the impact severity of motorcyclist collisions with safety barriers’.

Deze testmethode, die nu nog als technische specificatie (TS) is opgenomen, kan in de toekomst worden omgezet naar Europese standaard EN-norm.

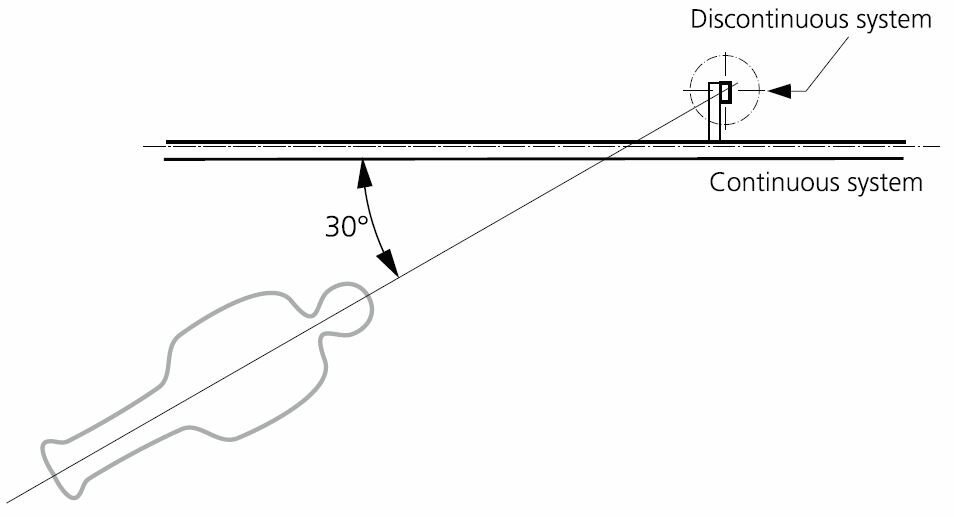

Figuur 6: Een van de drie botsconfiguraties voor het testen van de veiligheid van motorrijders

In de testen wordt alleen het ‘glijden’ van de motorrijder in beschouwing genomen. De botscondities worden uitgevoerd onder een hoek van 30 graden, op drie verschillende plaatsen met snelheden van 60 en 70 km/u. Tijdens de test worden de krachten op het hoofd en de nek gemeten en vergeleken met de Head Injury Criteria (HIC) niveaus HIC 650 en HIC 1000.
